コンクリート表面補強材料「タフネスコート®」
技術の概要

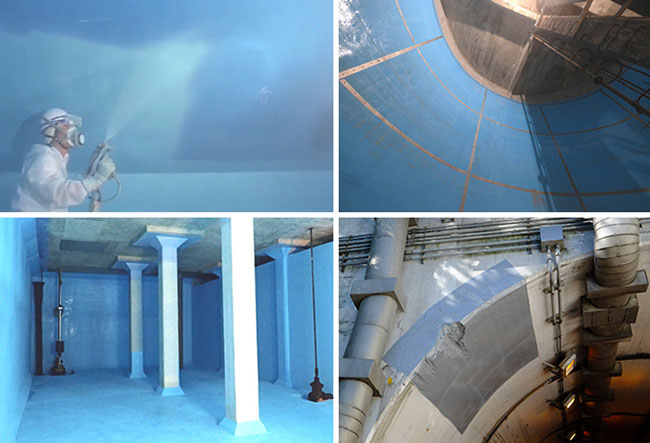

- コンクリート構造物の表面に、ポリウレア樹脂をスプレーガン等で吹付けることで簡単に補修・補強対策を行うことができる技術です。
- 本技術は、ポリウエア樹脂の吹付けにより、剥落防止、貯水性確保、耐久性向上及び耐衝撃性向上といった機能を同時に発現可能な技術であり、維持管理コストの低減並びに長寿命化を図ることができます。

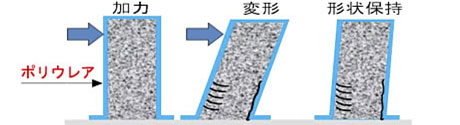

- 「タフネスコート」に使用されるポリウレアは、石油系化合物と窒素系化合物を瞬時に混合し吹付けた素材で、伸縮性を有し、破断することなくほぼ復元する特性をもっています。シート素材では追随出来なかったコンクリート表面の凹凸にも対応でき、専用装置を用いた吹付け工法により、広範囲を短時間で施工することができます。ポリウレア樹脂は、瞬時に硬化するため液ダレが発生せず、強度の発現も早く（最短2日）、新設・既設を問わず適用可能です。
剥落防止
- 対象構造物を膜厚1.5mmで被覆した場合、1.5kN（150kg）までのコンクリート片の剥落を防止できます。
- トンネル覆工実験では、圧縮破壊しても大変形時まで最大荷重を保持します
保水性向上
- 水槽内を膜厚2.0mmで被覆した場合、ひび割れ幅10mm、最大水圧0.3MPaまで保水性を確保します。（大規模地震時に生じる貯水槽のひび割れ幅は2.0mm〜3.0mm程度）
耐久性（塩害・凍害）
- 塩害に対して、膜厚1.0mmの場合、塩分透過量は基準値※の1/50および1/500です。
- 膜厚1.0mmで、鉄筋発錆の到達時間を約10倍に延長します。
- 凍害に対して、膜厚2.0mmの場合、外部からの水分侵入を阻止でき、凍害（凍結融解サイクル300回）に対する性能低下はほぼ0％となります。
衝撃性能
- 道路に設置された壁高欄破壊時のコンクリート片剥落を防止できます。（構造体の前面よりも裏面への施工が有効）
- 構造体に復元力が発生し、構造崩壊に対する安全性が1.5倍に向上します。
主な特許
- 特許6232678「補強構造」【耐衝撃性向上、耐久性向上】
ポリブタジエン系ゴム含有プライマーを用いてポリウレア被覆を行う構造。
（三井化学産資株式会社と共有） - 特許6778986「貯水槽の保水構造および貯水槽の保水方法」【貯水性確保、耐久性向上】
貯水槽の内面にプライマー層と樹脂止水層（ポリウレア）を設けた貯水槽
（三井化学産資株式会社と共有） - 特許6439210「保水性を有する材料の保水性能試験体、その製造方法、および保水性能試験方法」【貯水性確保、耐久性向上】
一対のブロック体（両者の隙間でひびわれを再現）を、保水性を有する材料で被覆し保水性能を試験する方法、試験体。
（三井化学産資株式会社と共有）
共同出願人の社名は現在、『前田工繊産資株式会社』に変更となっています
特許リスト
- 特許5972592「補強構造」
- 特許6013741「防液堤及び構造物」
- 特許6134097「防護壁」
- 特許6468578「板状構造」
- 特許6061473「片持ち梁構造および桟橋構造」
- 特許6134098「石積み構造」
- 特許5990003「構造体およびこの補強方法」
- 特許5967437「アンカーボルト定着部の補強構造」
- 特許5936059「既成杭」
- 特許6065199「橋梁」
- 特許6108335「柱梁接合構造」
- 特許6108336「耐震補強構造」
- 特許6232678「補強構造」
- 特許6439210「保水性を有する材料の保水性能試験体、その製造方法、および保水性能試験方法」
- 特許6778986「貯水槽の保水構造および貯水槽の保水方法」
実施技術（許諾対象技術）
タフネスコートの吹付け、タフネスコートを吹き付けた建設部材の製造販売
実施許諾条件
吹付け面積1m2あたり1,400円
想定されるライセンシー
ゼネコン、専門工事会社、建材メーカー、商社
