唯一現存する二代清水喜助の建築作品

江戸後期から明治にかけて活躍した、当社の二代目店主が清水喜助です。「築地ホテル館」「第一国立銀行（旧三井組ハウス）」「為替バンク三井組」など、日本の伝統的な建築技術を基礎に、和洋折衷様式の擬洋風建築を生み出した、日本の近代建築の先駈けとして知られています。

その二代清水喜助が手掛けた建築で唯一現存するのが、NOVARE中央にたたずむ「旧渋沢邸」です。「近代日本の資本主義の父」と称される渋沢栄一と 子、孫、曽孫が四代にわたり暮らした住宅で、当初、深川福住町（現在の江東区永代）に建設されました。その後、三田綱町(現在の港区三田)、青森県六戸町と二度の移築を経て、今回三度目の移築を行いました。清水建設のDNAや後世に伝えるべき文化遺産としてNOVAREで保存されています。

その邸内に現存するのが、⼆代清⽔喜助が絞りの銘⽊のように⼿彫りしたとされる床柱です。渋沢栄一の「華美なものはいらない」という言葉を受けて、二代清水喜助が材料を高級なものに見せる工夫を凝らしたと伝えられています。

このエピソードに感銘を受けた私たちは、当社の社是となっている「論語と算盤」に通じるところがあると思い、新しい建物を通して後世に伝えていきたいと考え、本プロジェクトはスタートしました。

アルミ構造に対し、Grasshopperの構造解析プラグイン
Karambaを適用した、社内初の事例に

意匠のほか、外壁には構造的にも新しい試みを行っています。今回、風荷重の構造シミュレーションはGrasshopperの構造解析プラグイン、Karamba（カランバ）を適用しました。これは、アルミ構造に対しKarambaを用いた社内初の事例です。

アルミパネルを外壁として用いる場合、通常は屋内側に下地鉄骨を設け、それが風荷重などの面外方向の外力を負担します。今回は、鋳型でパネルを作るため形状の自由度があるというところから、パネル裏側に外力に対して必要な形状をデザインし、下地鉄骨を省略することを考えました。

そこで、パネル取り付け用のリブや止水用のリブに加えて、構造的に必要なリブの配置を変えたいろいろなパターンのパネル形状をGrasshopperにより瞬時に生成し、応力解析をKarambaにより行いました。パネル厚さは強度を満足する厚さを各板要素で算出し、コンター図で必要厚さを確認しました。

そのシミュレーション結果と、製作性、施工性を考慮した結果、十字型のリブ形状をベースに進めることに決定しました。ここで得られた結果を基にMidas iGenにて詳細検討を実施のうえ、最終的な仕様を決定しました。

アルミ構造へのKarambaの適用は、建築スケールにおいては海外でも実施例がほとんどありません。構造分野においても初期検討でコンピューテーショナルデザインを活用したことで、結果的にデザイン面、そしてコスト面でも優れたものとなりました。

リアルタイムレンダリングやVRを用いて確認
社内の石膏３Dプリンターでモックアップを11回作成

今回のプロジェクトでは、デザイン確認もデジタルで完遂しました。まず、3Dモデルをもとに、社内の石膏3Dプリンタでモックアップを作成しました。データの形状がそのまま再現されるので、手に取ったり光に当てたりして凹凸感を確認しました。この工程を11回ほど行い、試行錯誤を繰り返しました。

また、それと同時に3DモデルソフトのRhinocerosとEnscapeというレンダリングソフトを使い、デジタルモックアップを20回ほど作成しました。その後、VRを使い、日時や日の当たり方、角度を変えながら、環境により外壁がどのような表情を見せるのかを確認していきました。

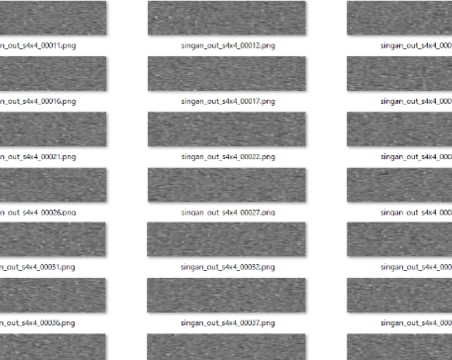

この外壁パネルは、パネル同士が隣り合ったところでもパターンが連続するように考えられています。通常は型の種類が多くなってしまいますが、該当部分だけ連続するようにデジタルデザインで処理をしています。これにより、型の数を抑えながら、模様が連続していくことが可能になりました。版間目地も極限まで細くすることで、模様が連続し、一つの大きなマスに見える外観としました。
