風による外壁の圧力を可視化した自然換気ポテンシャルマップ*2を作成。風による圧力差が大きくなる箇所を分析し、換気口の配置計画を行いました。さらに、外壁をウロコ状の壁にすることでウィンドキャッチ効果を高め、自然換気の促進を図っています。このウロコ壁は対面する近隣建物との見合いの低減を図り、居住環境の向上にも役立っています。

*2：全風向（16風向）の外皮圧力を解析し、中間期の風向頻度分布で重みづけしたものを自然換気ポテンシャルマップとしました。期間を通して正圧になりやすい箇所、負圧になりやすい箇所を可視化します。一般に正圧が出ている部分と負圧が出ている部分に換気口を設けると、自然換気が効率的に行われます。

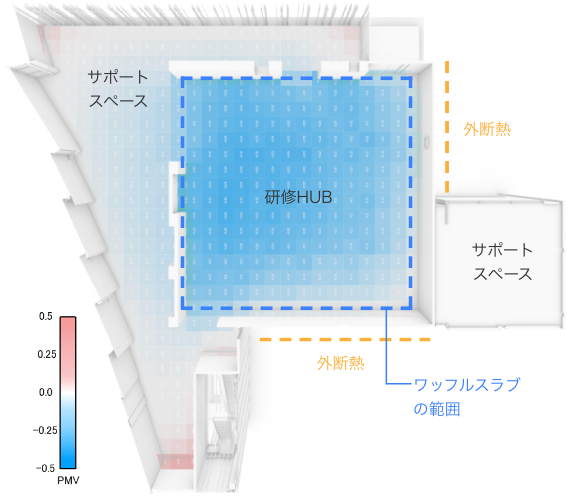

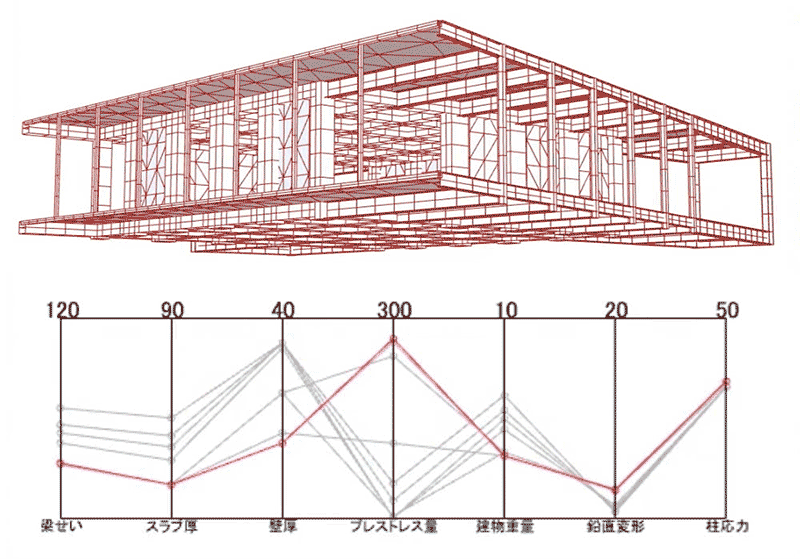

ワッフルスラブ*3の輻射効果を予測温冷感申告PMV*4にて評価しました。ワッフルスラブ内部と外周部には適度な環境差がうまれ、研修HUB空間に熱が閉じ込められて快適な環境になることを確認できます。

*3 ワッフルスラブ：鉛直荷重に対するたわみを小さくするために格子状に梁型を設けたスラブ
*4 PMV：室温、平均放射温度、相対湿度、風速、着衣量、代謝量により、人間が暖かいと感じるか、寒いと感じるかを表す温冷感の指標。-0.5～0.5が推奨範囲。

研修HUBは3.2m×3.2mのワッフルスラブを単位とし、空調・照明エネルギーの大幅な削減と快適性を追求しています。放射空調スポットファンによる気流の対流シミュレーションを行い、技術研究所での実験で実証。デジタルとアナログの両面でソリューションを提供しています。

柔らかなグラデーションのある
ファサードが生み出す表情

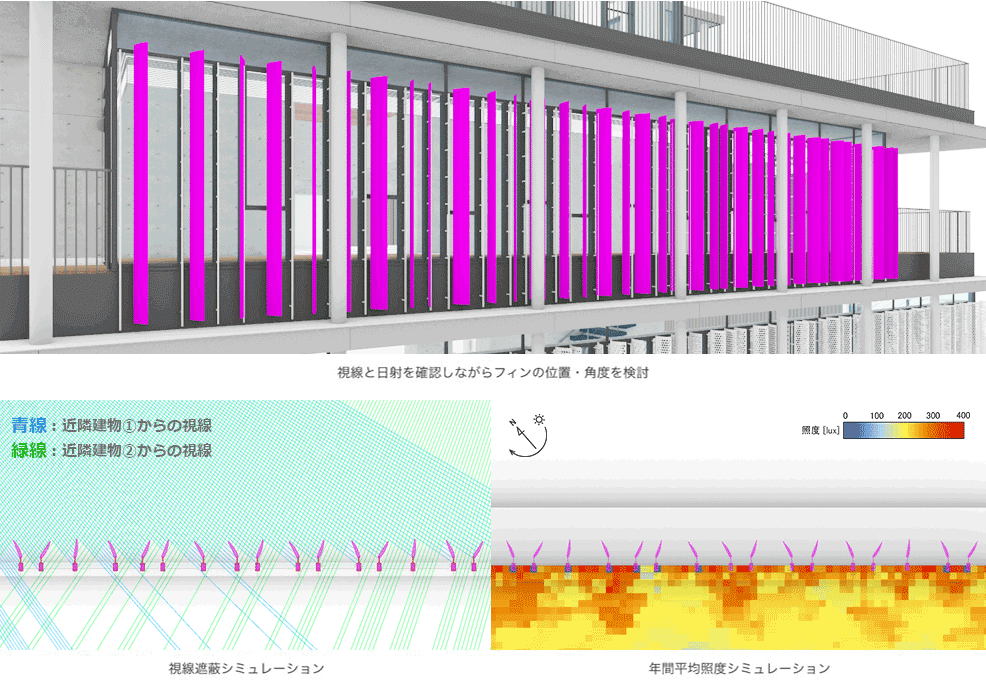

3Dプリンターを活用して複雑なフィン形状のスタディを行い、柔らかなグラデーションを生み出すファサードデザインを追求。これらのデジタルデザイン手法を駆使することで、プライバシーに配慮しながら、自然光を取り入れた明るいコミュニケーションスペースを実現しています。
