データ可視化と自動評価で、最適な音響空間を創出音響シミュレーション
Problem
「良い響きを創る＝音響設計」が抱える課題とは？

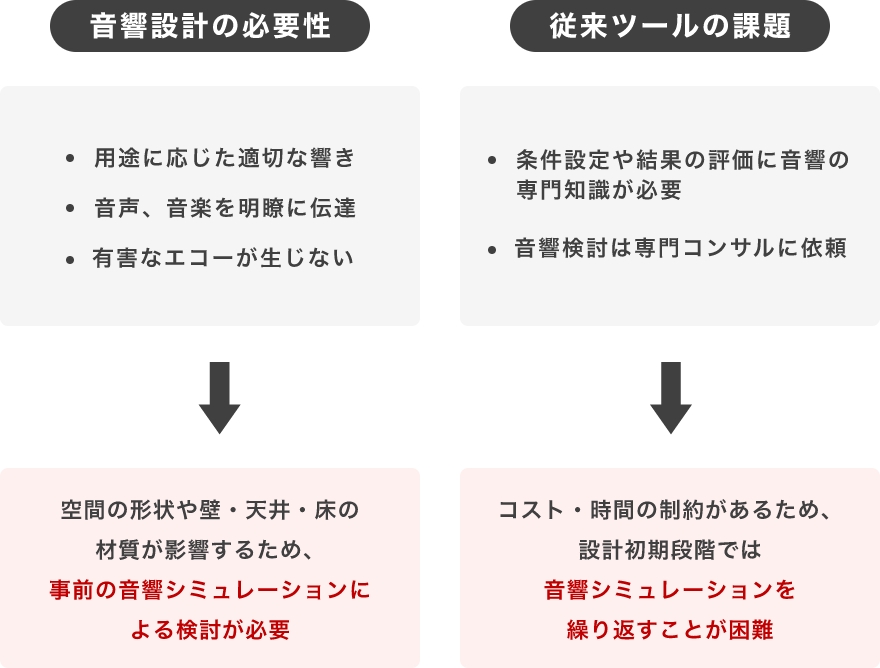

ホール、劇場のための
進化する音響シミュレーション
音楽ホールや劇場・講義室といった音の響きが重要な空間では、用途に応じた適切な響き、音楽や音声が聴衆に明瞭に伝わること、有害なエコーがないことなどを実現することが必要です。
そこで欠かせないのが「音響シミュレーション」です。計画段階で設計案ごとの音響性能を評価し、室形状、壁や天井・床の材質の検討を行います。
しかし、従来のシミュレーションツールは高機能で汎用性も高い一方で、結果に基づく改善策の提案には音響専門家の介在が不可欠でした。多くの設計案がスタディされる設計初期段階において、音響シミュレーションを反映したデザイン検討と性能評価を同時に実施することは非常に困難でした。
Shimz DDE Audixが可能にした
次世代の音響シミュレーション
Shimz DDE Audixは、設計者が日常業務で使用するRhinocerosとGrasshopperをベースとし、音響設計が求められる施設のデザイン検討と音響の性能評価を同時に実行可能にした新たな音響シミュレーションツールです。音響性能に影響を与える室形状や仕上げ材の種類などをパラメーターとして 設定することで、用途に応じた音響性能の適否を即時評価し、最適な案を設計者が選択することができます。また、音響の専門家でなくとも感覚的に音響性能を認識できる多様なビジュアルを即座にアウトプットすることも実現しました。このような専門的な検討を設計者の手元で実施可能とすることで、音響設計の効率化・高度化の実現を目指します。
Features
3つの特徴で、
設計に新たな可能性を
1
Shimz DDE Audixの特徴

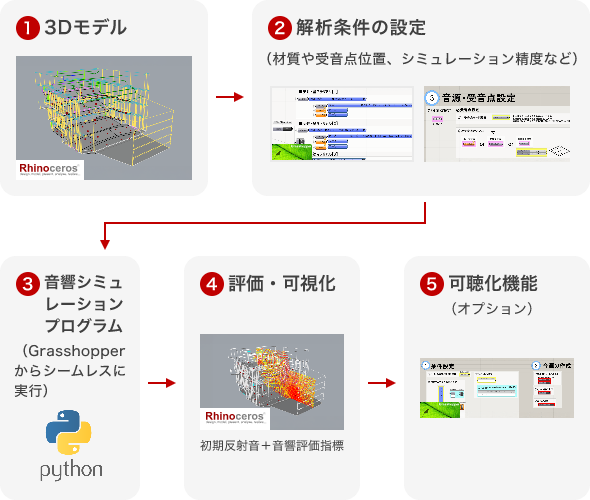

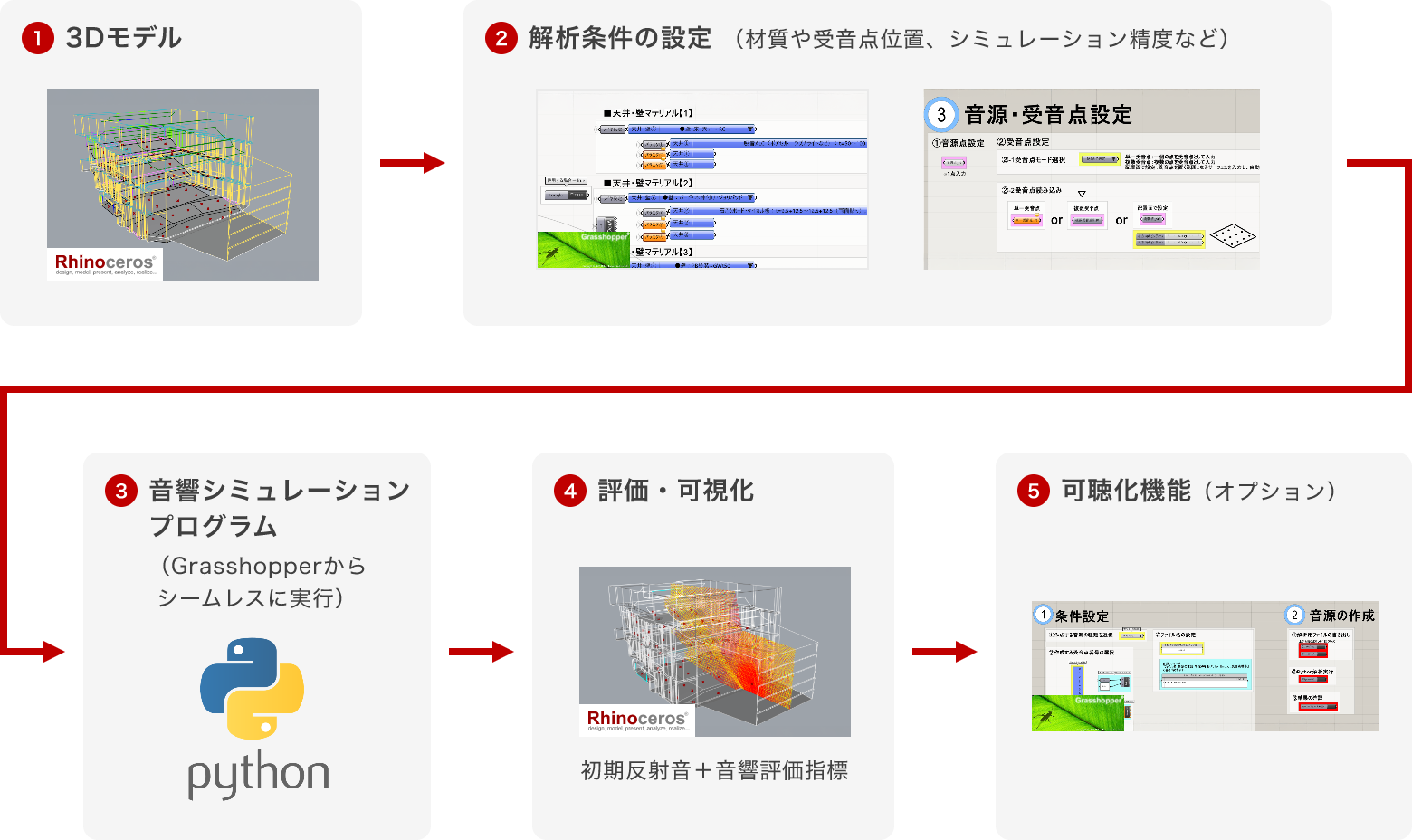

意匠設計者が使い慣れたツールがベース

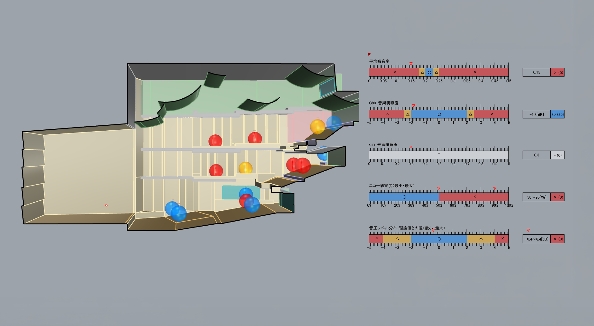

Shimz DDE Audixは、従来の音響予測ソフトウェアとは異なり、意匠設計者が日常業務で使用するRhinocerosとGrasshopperをベースとしています。Rhinocerosで作成したデザイン検討用の３Dモデルに対して、Grasshopperから仕上げ材の種類や計算条件などの設定、後述する予測計算の実行、結果評価を行うことができます。シミュレーションプログラムによる算出結果は、事前に設定した室用途に対する適・不適が自動で判定され、Rhinoモデル上に可視化されます。
2
Shimz DDE Audixの特徴

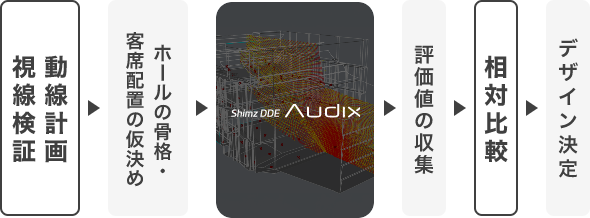

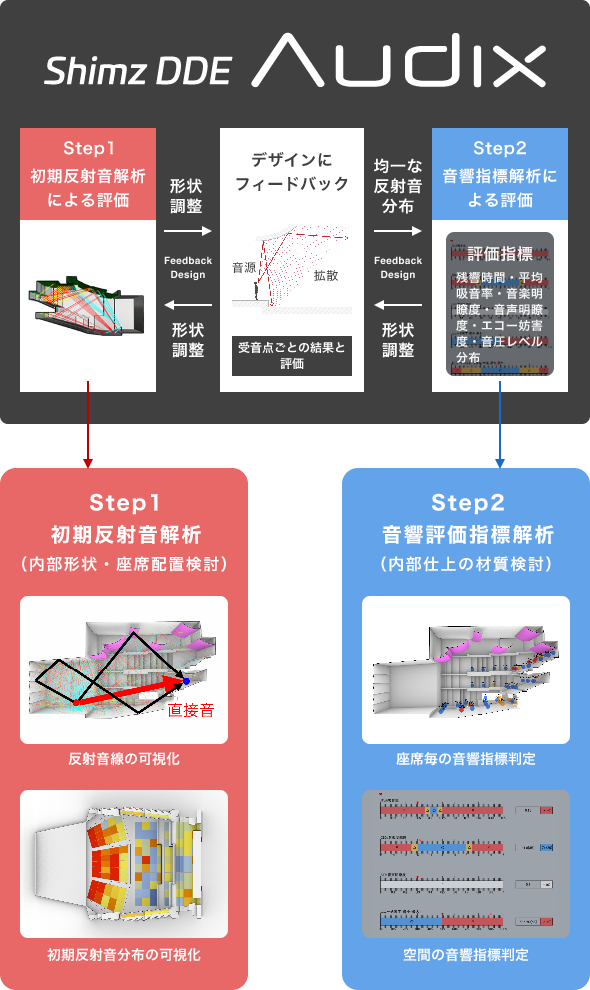

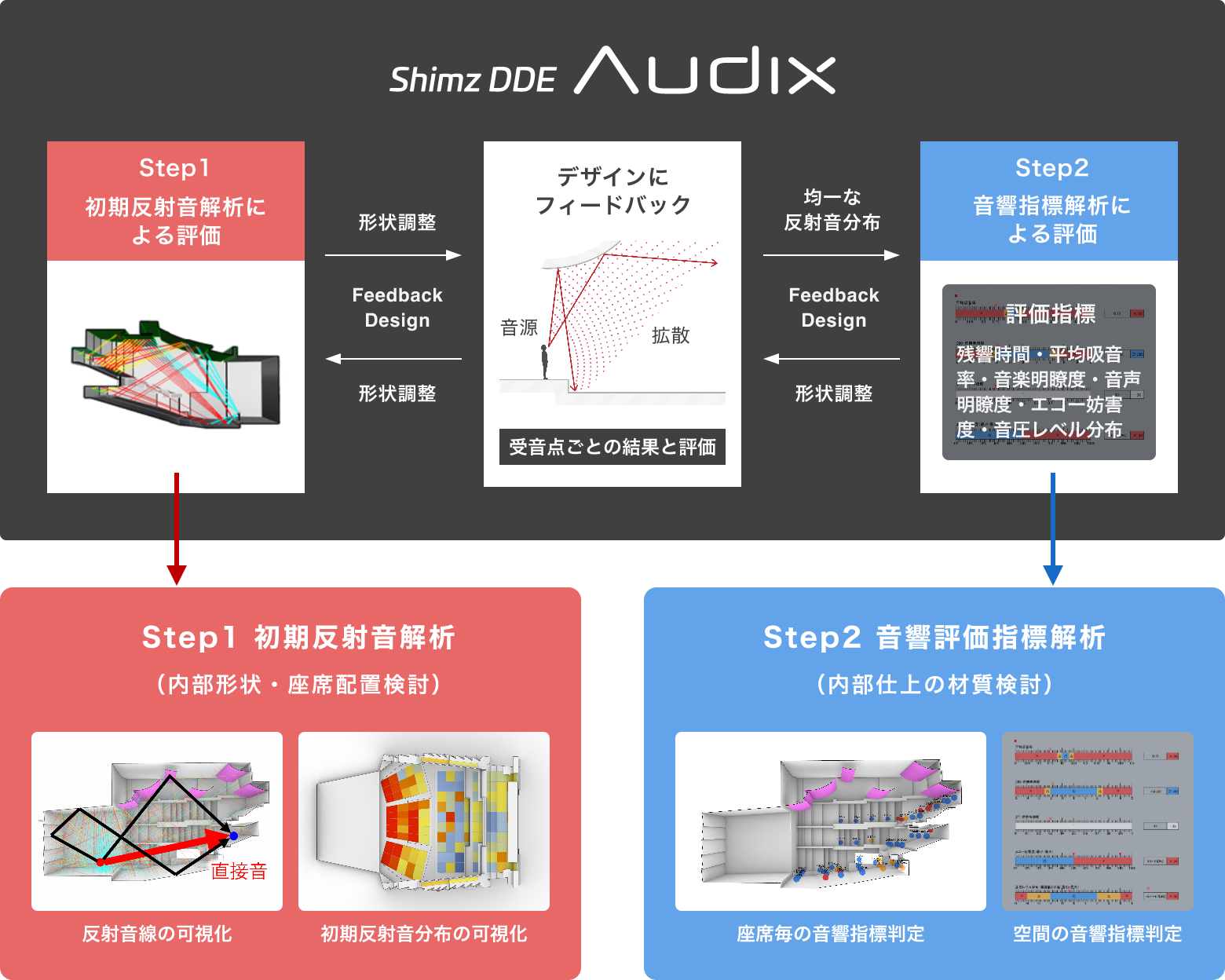

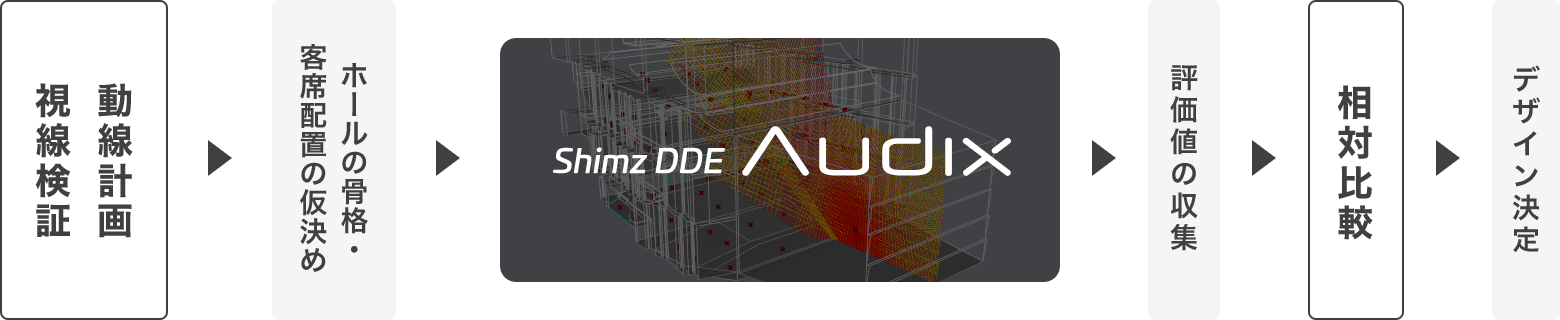

設計プロセスに応じたシミュレーション機能

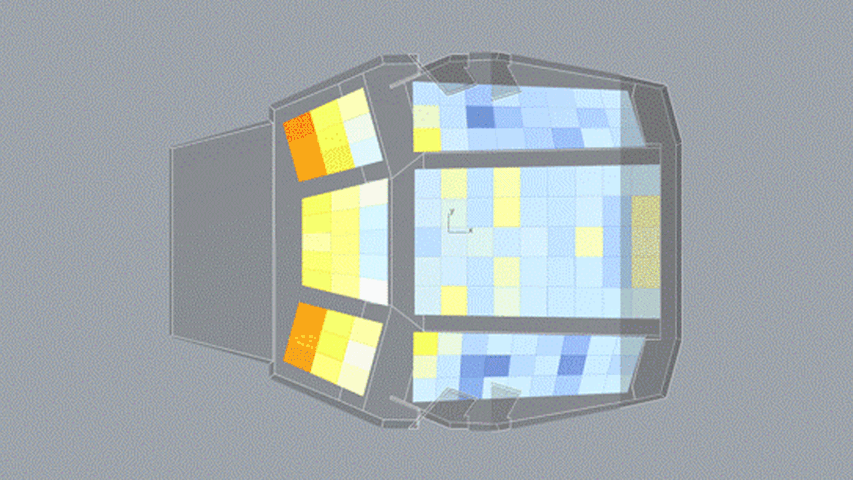

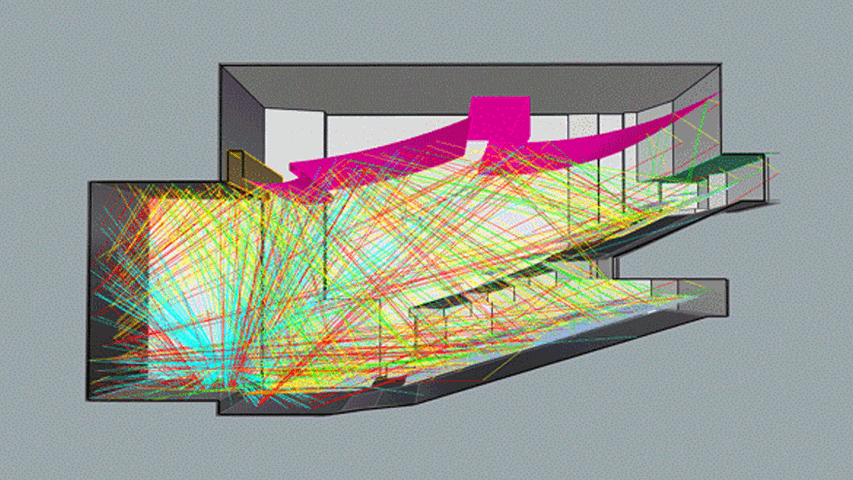

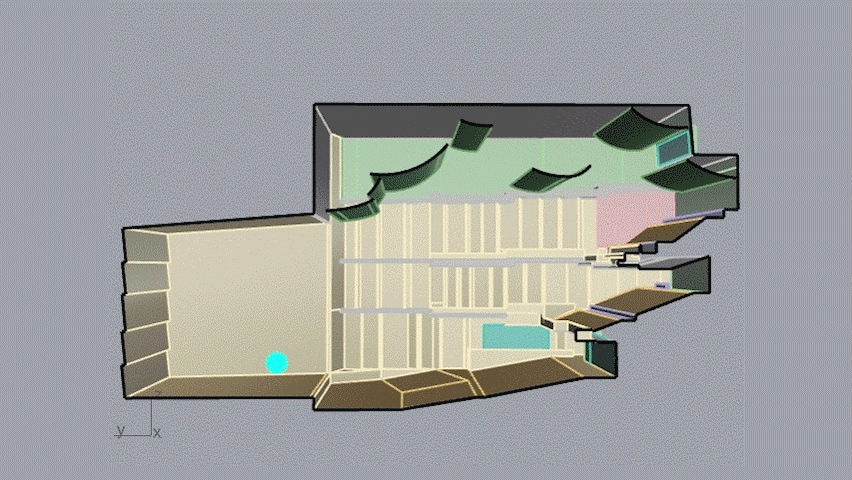

Shimz DDE Audixは、設計プロセスに適した２つのシミュレーション機能を提供します。設計初期段階では、検討のベースとなるホール内部形状や座席配置に対して初期反射音分布の検討を行います。この過程は計算負荷が小さいため、多くの設計スタディを 行うことができ、数千パターンの天井・床等のホール内部形状を自動生成するパラメータスタディも実施可能です。こうした検討から絞りこまれた有力案について、残響時間等の音響評価指標が詳細に計算され、その結果からホール内部形状や吸音仕上げの素材・範囲等を微調整します。
3
Shimz DDE Audixの特徴

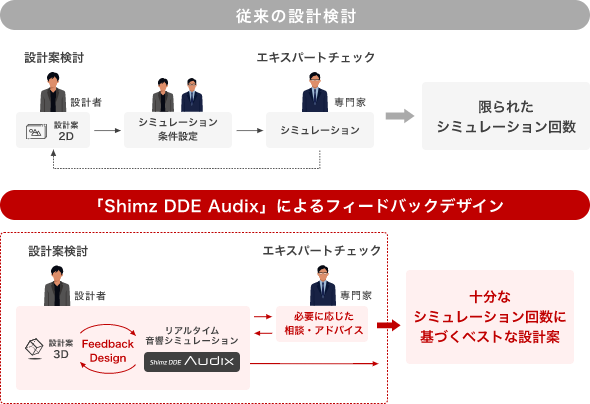

設計のプロセス革新でベストな施設計画を
従来、音響設計の際は、「設計案→条件設定→専門家によるシミュレーション」というフローを繰り返して検討する必要があるため、設計期間やコストなどの限界があり、設計方針が決定してから音響設計を進めることが一般的でした。対して、Shimz DDE Audixの設計フローでは3Dによる設計案＋リアルタイム音響シミュレーションで、設計プロセスの革新を実現。これにより数千パターンのシミュレーション結果から、よりニーズに沿った設計案をご提案することが可能になりました。
Shimz DDE Audixがもたらす
新たな価値
1
お客様と設計プロセスを共有できる
データのビジュアル化による明確な判断基準と短時間での複数シミュレーションにより合意のもと最適解を選択することが可能に。
2
⼿戻りを最⼩化することで設計を合理化できる
シミュレーションの高度化により無駄のない設計を実現。
より⾼いレベルで専⾨家とコラボレーションが可能に。
3
初期段階で音響性能の妥当性を評価できる
企画時の客席配置や室形状の検討に音響性能を反映。
設計初期ではバランスの良い基本案、設計後期ではベストな音響性能の追求が可能に。
さらに、Shimz DDE のさまざまなツールと連携が可能
